Tianneng tile

天能瓦

從傳統建筑結構中汲取智慧，將新材料運用與傳統榫卯結構結合，在實現光伏建筑一體化的同時，也帶來經濟性、安全性、耐用性、便捷性的全面提升

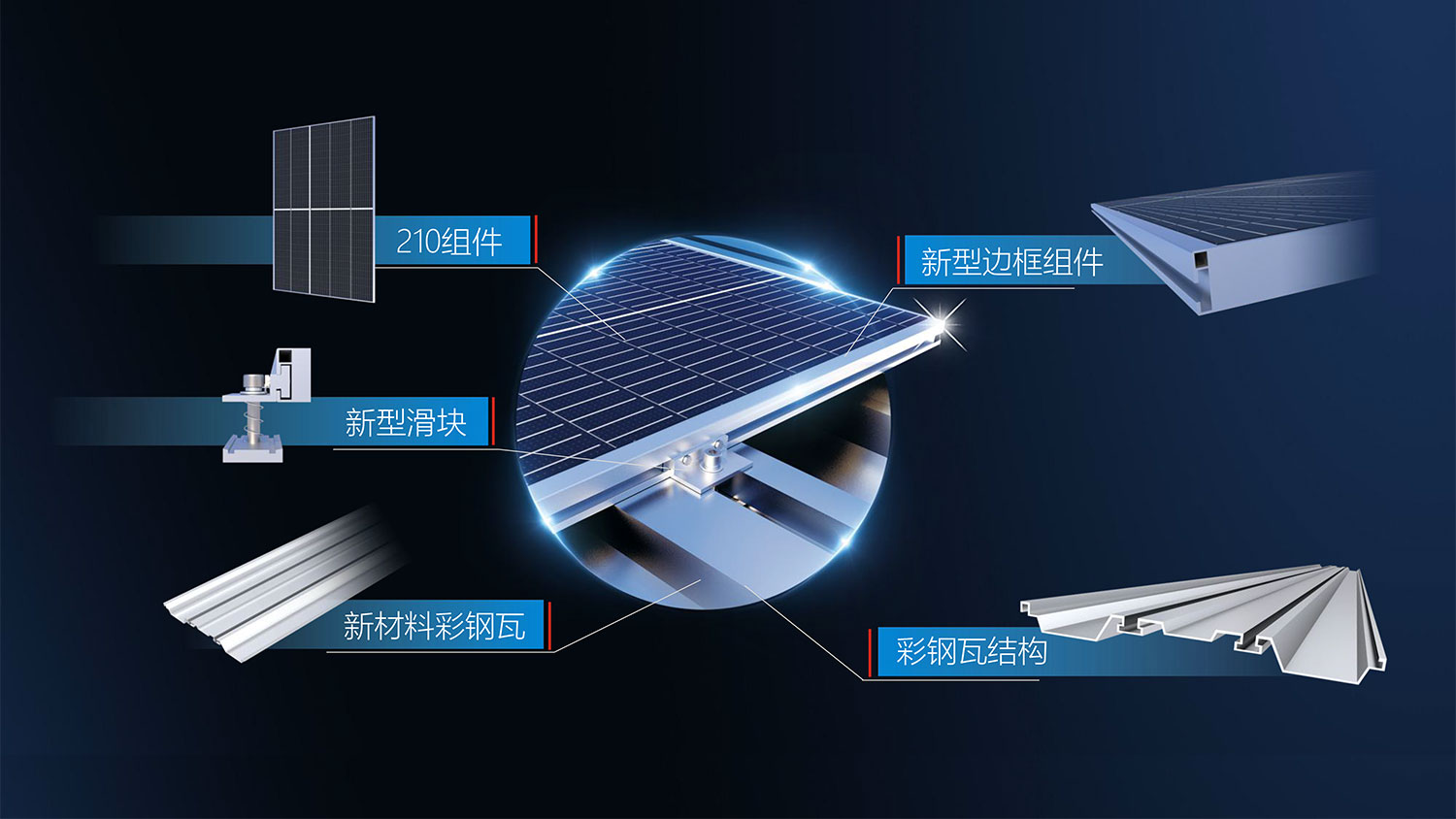

210組件

210 components

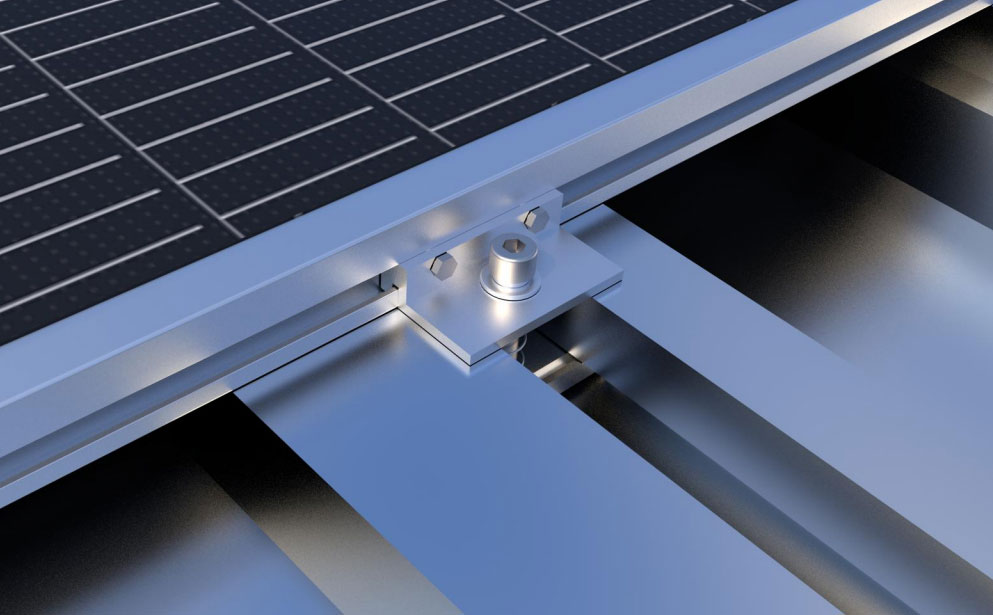

新型滑塊

New slider

新材料彩鋼瓦

New material color steel tile

新型邊框組件

New Border Assembly

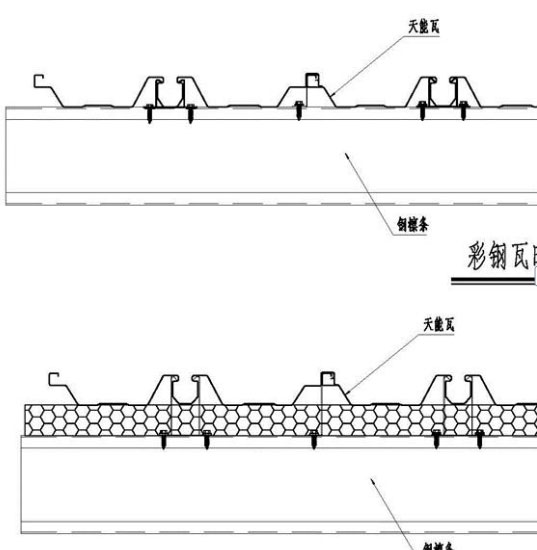

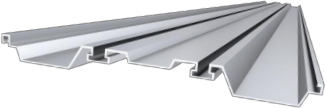

彩鋼瓦結構

Color steel tile structure

BIPV Properties

BIPV屬性

建筑材料屬性
Building material properties
建筑結構屬性
Building Structure Properties
建筑美學屬性
Architectural aesthetic attributes
光伏產品屬性
PV product attributes
經濟價值屬性
Economic value attribute
社會價值屬性
Social value attribute

BIPV in two directions

BIPV兩大方向

成本路線

1 + 1 < 2

美學路線

不計成本

Four stages of BIPV

BIPV四個階段

1結構膠階段
多見于陽光棚壽命短，防水性差
2改變構件階段
W形水槽，由堵到疏的過程漏水防火性能達不到要求
3改變組件階段
能防火，防水堪憂
4改變彩鋼瓦階段
新型彩鋼瓦+適配性組件

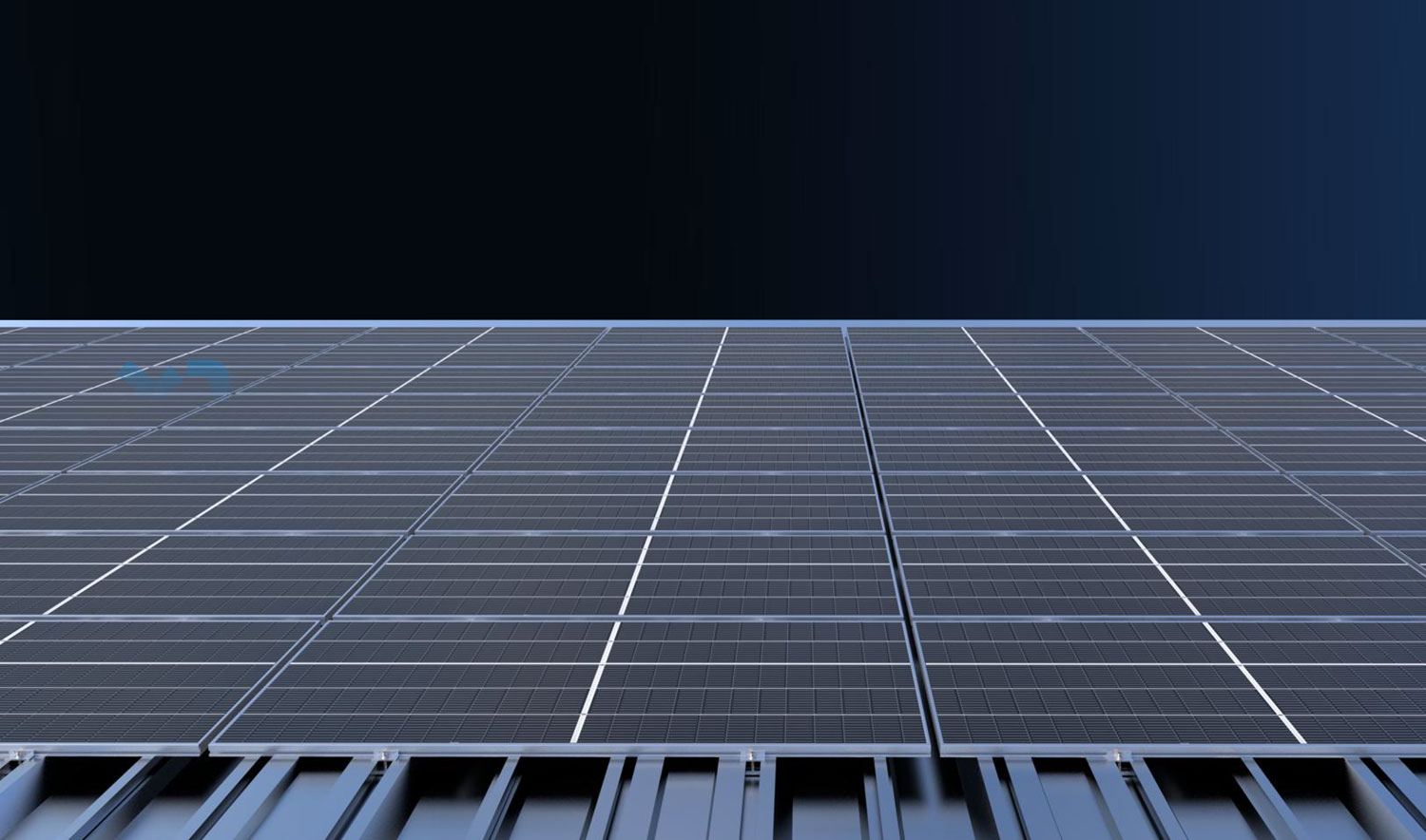

Trina Solar Blue Sky Tianneng

天合藍天·天能瓦

天能瓦

從傳統建筑結構中汲取智慧，將新材料運用與傳統榫卯結構結合，

在實現光伏建筑一體化的同時，也帶來經濟性、安全性、耐用性、便捷性的全面提升

多、快、好、省

小身材 1754*1096*30mm

大能量 405W max

更多利用空間-更多組件鋪設-更多綠色發電

施工便利快捷-滑槽邊框，一滑一擰，方便快捷

運維省時高能效-組件滿鋪，自動化清潔無障礙，運維更高能效

檢修迅速方便-結構簡化，檢修部件更少小尺寸組件，檢修更省力

榫卯結構更緊固-防水性能更出眾-高枕無憂30年

減少施工環節-節省人工成本-節省支架成本

技術要求

一、屋頂承載力要求

（1）滿足新增光伏系統要求。光伏板+彩鋼板附加恒載標準值不得低于18kg/m2

（2）滿足相應強制性條文以及強制性標準.

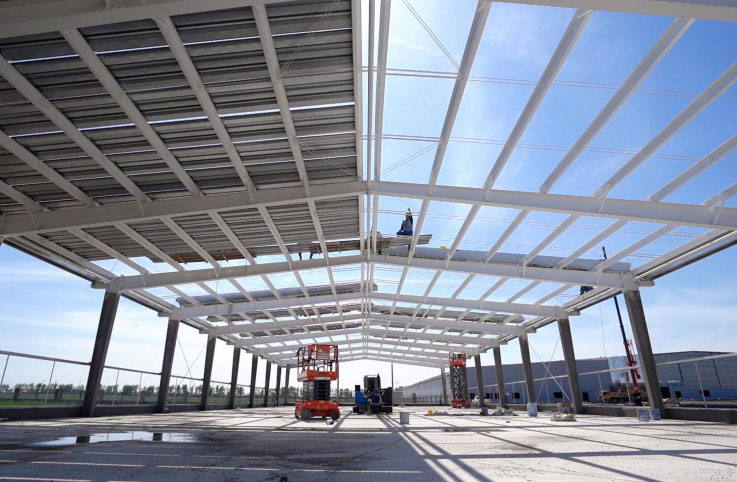

（3）滿足設計規范要求主要應用在擬建鋼結構廠房或和鋼結構廠房屋面有翻新需求的場景.

產品要求

一、材質要求

天能瓦采用預鍍鋅鋁鎂鋼板輥壓而成，常用鋼材標號為：Q235，如有需求可選用Q355型、Q390型、Q425、Q490型。

彩鋼瓦厚度0.6mm，表面鋅鋁鎂鍍層厚度值為275g/m²,顏色為金屬原色。如有需要，可將鋅鋁鎂板加工成型后，再進行彩涂。

二、彩鋼瓦輥壓成型滿足公司瓦型圖紙要求。

三、彩鋼瓦暗扣型支架的高度應根據保溫棉容重和厚度決定，滿足公司暗扣型支架圖紙要求,以保障彩鋼瓦的平整度。

施工機械設備

一、彩鋼瓦預制:

車間或倉庫單坡屋頂跨度不大時，單跨≤12米時，雙跨≤24米，總面積在5000平以下，可以預將彩鋼瓦先輥壓成型，運抵現場安裝。

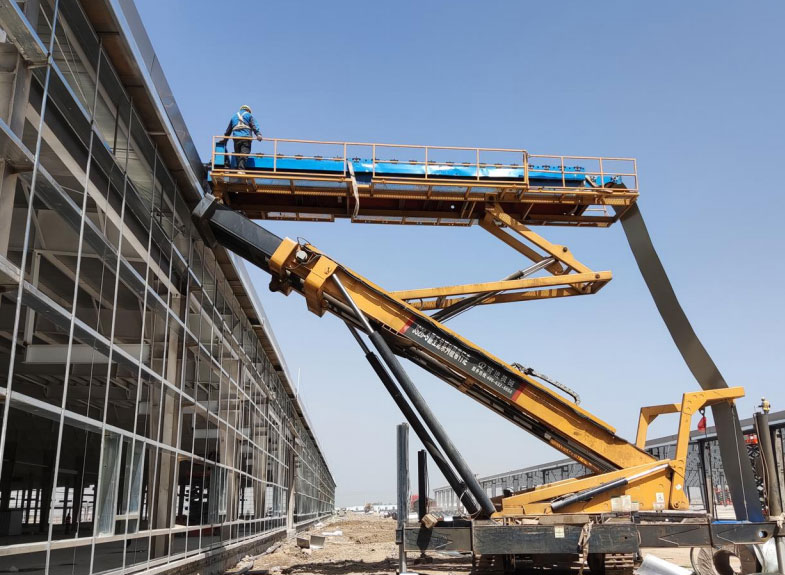

二、彩鋼瓦現場輥壓:

當車間或倉庫跨度比較大，單跨＞12米，總面積大于5000平以上，可采用將鋼卷及輥壓機運抵現場，采用升高機械高空壓瓦方式。

三、設備租賃

鋼卷由施工單位按照技術要求自行采購,天合提供輥壓機租賃,舉高車由施工單位自行租賃。

鋼卷幅寬750mm或1250mm,舉高車舉重要求16噸以上。輥壓機尺寸16*1.6*1.5M。
